德國labom溫度變送器
Pt100溫度變送器應用
數字變送器將依賴于溫度變化而變化的電阻值轉化成過程控制系統的典型電流信號。這樣，由于諸如閥或液位變化而形成的電阻值的線性變化可轉換成模擬電流信號。變送器提供很多設置參數選擇。
設計特點
■ 數字可編程變送器
■ 適用于連接頂盒中的安裝，符合DIN標準B型
■ 電阻溫度計提供輸入
■ 輸出信號：4...20 mA，可逆，兩線制技術
■ 可編程輸出信號，可用于傳感器斷路和傳感器短路
■ 電源： 8...35 V DC
8...30 V DC（Ex）
可選
■ 氣體和粉塵的防爆保護
■ 可通過計算機軟件進行參數設定
應用領域
.所有過程工業領域
技術數據
結構
尺寸 見尺寸圖
材質 注塑
防護等級 符合 DIN EN 60529
. 外殼 IP40
. 端子 IP00
重量 50g
輸入
電阻溫度計
測量參數 溫度
特性曲線 Pt100 符合DIN EN 60751
連接形式 兩、三及四線制電路
分辨率 14點
測量精度
.量程 < 250℃（450℉）< 0.25℃（0.45℉）
.量程 > 250℃（450℉）< 0.1* 量程范圍
重復性 < 0.1℃（0.18℉）
測量電流 約0.4 mA
測量周期 < 0.7 s
測量范圍 -200…+850℃
（-328…+1562℉）
測量量程 25…+1050℃
（77…1922℉）
單位 ℃或℉
偏置量 可編程：-100…+100℃
（-180…+180℉）
線路電阻 zui大20 Ω（饋線和回線的總和）
抗噪音 50 和 60 Hz
輸出
輸出信號 4…20 mA，兩線制
輔助電源 8.5…36 V DC
zui大負載 （Uaux – 8.5 V）/0.023 A
過載范圍 3.6…23 mA, 可無限調節
（缺省范圍：3.84…20.5 mA）
誤差范圍 3.6…23 mA, 可無限調節
（隨探頭范圍） （缺省值：22.8 mA）
阻尼時間 0...30 s (缺省值：0 s)
保護 反*保護
分辨率 12點
精度 在23℃（73.4℉）< 0.1* 量程
溫度效應 < 0.1 */10℃（18℉）
輔助電源效應 < 0.01*量程/V
負載阻抗效應 < 0.025*zui大量程/100Ω
長期漂移 .0.025*zui大量程、*月
.0.035*zui大量程、 一年后
.0.050*zui大量程、5年后
證書和認證
符合 EN 61326 和 NAMUR NE21
電磁兼容性
防爆保護 ATEX (西門子 SITRANS TH 100)
EC形式證書 PTB 05 ATEX 2049X
. 保護形式
“本質氣體**" II 1G Ex ia IIC T6/T4 Ga
II (1) 2G Ex ib [ia Ga] IIC T6/T4 Gb
II (1) 3G Ex ic [ia Ga] IIC T6/T4 Gc

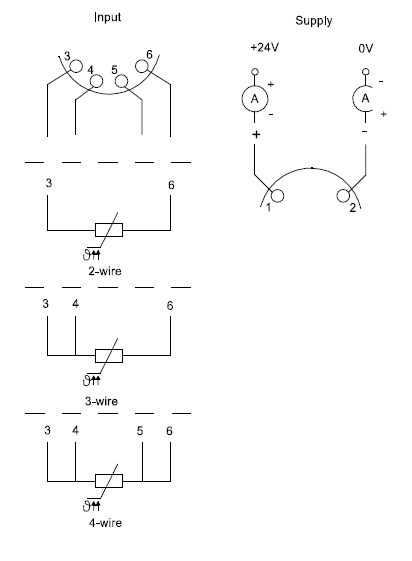

接線
II 3G Ex ic IIC T6/T4 Gc
. 保護形式
“無火花" II 3G Ex nA IIC T6/T4 Gc
II 3G Ex nA[ic] IIC T6/T4 Gc
. 保護形式
“本質粉塵** II 1D Ex ia IIIC T115 ?C Da
軟件需求
PC操作系統 WINDOWS ME、2000 和XP
尺寸
Pt100溫度變送器參數化

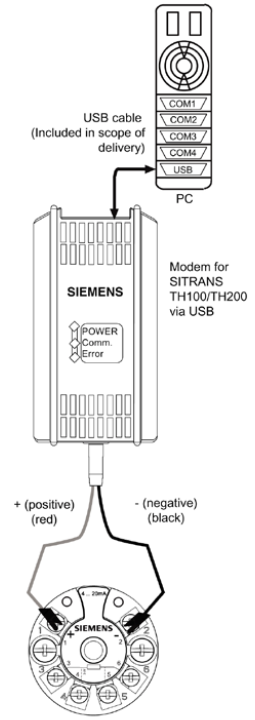

通過USB插口的調制解調器對SITRANS TH100進行參數化設定
