美國Haskel氣動增壓泵8HSFD-225/8HP液體泵

Haskel空氣增壓器利用部分被增壓的空氣作為動力，其余的氣體被增壓后輸出，無須其它氣源或電源來作為動力。Haskel空氣增壓器由大面積的氣動活塞，小面積的氣體柱塞和換向控制閥三個部分組成。氣動活塞和氣體柱塞通過傳動桿連在一起，由換向閥控制自動做往復運動。通過大面積的活塞和小面積的柱塞，將作用在活塞上的驅動氣體的壓強傳遞給柱塞，從而提高氣體的出口壓力。

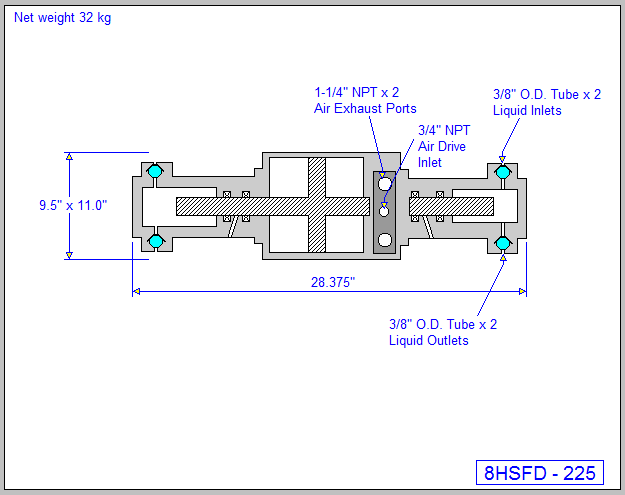

Haskel型號8HSFD-225 8HP氣動液體泵的標稱比為225：1，它利用單個泵將液體壓力提高到*大25,000 PSIG。

特點與優勢：

• **的氣動操作–無發熱，明火或火花的危險
• 無級變速循環速度
• 在預定壓力下失速以保持該壓力而不消耗功率
• 無問題的停止/啟動應用程序
• 輕松自動化–多種修改和控制選項
• 適用于大多數液體和液化氣
• 可用的其他氣體驅動選項，例如酸性氣體，天然氣，蒸發氣體或氮氣
• 堅固，可靠，緊湊且易于維護的可靠設計
• 無需空氣管路潤滑–節省成本并防止污染
• 不平衡的循環閥芯可立即響應壓力變化
• 可以制造滿足ATEX，CE和NACE要求

技術數據：

• 馬力：8HP
• 氣頭：單
• Z高氣壓：125 PSIG
• Z大循環次數：50 / min。
• 標稱比（“破折號”）：225：1
• 實際面積比：253：1
• Z大出口壓力（連續）：25,000 PSIG
• Z大出口壓力（間歇）：25,000 PSIG
• 排量/周期：1.56 cu。在。
• Z大流量：296立方米。英寸/分鐘

典型性能特征（@ 100 PSIG氣源壓力）：

• 270 in3 / min @ 10,000磅/平方英寸
• 144 in3 / min @ 20,000磅/平方英寸

結構材料：

• 泵部分：所有不銹鋼和青銅
• 柱塞：17-4PH SS
• 非金屬：UHMWPE，Viton，PTFE，Ryton

應用范圍：

• 服務代碼1：石油基油，煤油，乙二醇，含5％可溶性油的水。
• 服務代碼2：普通水，柴油
• 服務代碼3：N / R
• 服務代碼4：N / R
• 服務代碼5：N / R
• 服務代碼6：N / R

維修套件信息：

• 流體部分密封套件P / N： 53956（2要求）
• 空氣驅動密封套件P / N： 85439
• 空氣閥密封套件P / N： 50881-2
• 可選工具： 28584（套筒拆卸工具）
• 注意：在1999年7月之前和2000年1月至2001年9月之間制造的型號配備了50000循環閥，并使用空氣閥密封套件51396-2。在1999年7月至1999年12月之間生產的型號配備了50899-1循環閥，并使用空氣閥密封套件50881，但是，請聯系工廠以確定是否需要更換套筒。2001年9月以后生產的型號配備了50899-2循環閥，并使用空氣閥密封套件50881-2。
• 安裝文件： SKIS-001

美國Haskel氣動增壓泵8HSFD-225/8HP液體泵

型號有：   8DSFD-25 、8DSTVD-25  8SFD-25、  8SFD-40、  8SFD2-55 、 8SFD-65 、 8SFD2-88 、 8DSFD-100 、 8SFD2-224 、 8HSFD-225

Haskel氣動液體增壓泵的型號均用代碼字母標識，后面的一個號碼表示泵的增壓比。這些字母在泵的型號和下列代碼表中將會得到說明。

泵型字母代碼

M  1"沖程1/3hp 小型泵系列           S  不銹鋼柱塞和泵體

29723  1/3hp化學泵                 D  (前綴) 液體端加長的泵

D(后綴)  雙作用泵                    4B  1"沖程3/4hp泵系列(底部進口)

A  2"沖程1.5+2hp泵系列             H  2"沖程1.5+2hp高壓泵系列

XH  2"沖程1.5+2hp超高壓泵系列     G  4-1/2"沖程6hp泵系列

8"  4-1/2"沖程8hp泵系列             14"  4"沖程10hp泵系列

W  聚氨脂U型動態密封                F   UHMWPE(超高分子量聚乙烯動態密封)                        T  增強聚四氟乙烯動態密封            -B   底部進氣口

V  合成橡膠O型圈靜態密封

Haskel泵的許多重要特點之一是柱塞用的密封組合件。Haskel在這方面的經驗是相當豐富的。長壽命多用途的密封件是適應市場需要不斷研制開發出來的。

 適用液體適用液體代號

(1) 石油、煤油、柴油、含5*可溶油的水。

(2) 水。

(3) 磷酸酯基抗燃液壓油以及與UHMWPE動態和合成橡膠靜態密封圈相容的石油基溶劑。

(4) 石油基溶劑、氯化了的溶劑、氟化了的溶劑。使用甲基一乙基酮，甲基丙酮，雙丙酮，乙醇和

Freon22。

(5) Skydrol和Aerosafe液壓油、丙酮和一些乙醇。如果用二元乙丙橡膠(例如51331-MDTV-5)代替合成橡

膠靜態密封圈，也可適用于這些液體。

(6) 去離子水。

在21種不同型號和高達15000psi(1030bar)輸出壓力的選擇中，這一系列是Haskel氣動液體增壓泵的zui小型號。

有效地選擇液壓部分的材料，M- 系列泵可提供3gpm(12 L/min)的輸出流量。

噪音控制要求高的地方可采用降低噪音的改進型號。

全部型號的氣源壓力均控制在25-125psi(1.8-9bar) 的范圍內。手柄裝置的選擇可有效地用于要求*準壓力控制或無氣源提供的地方。
